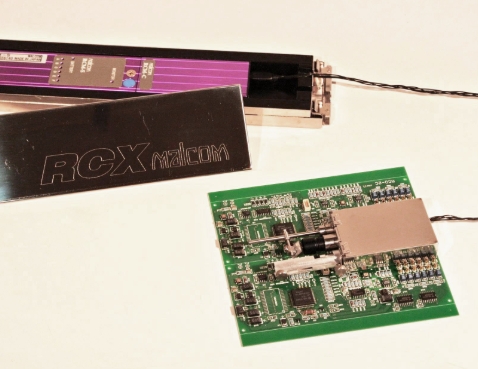

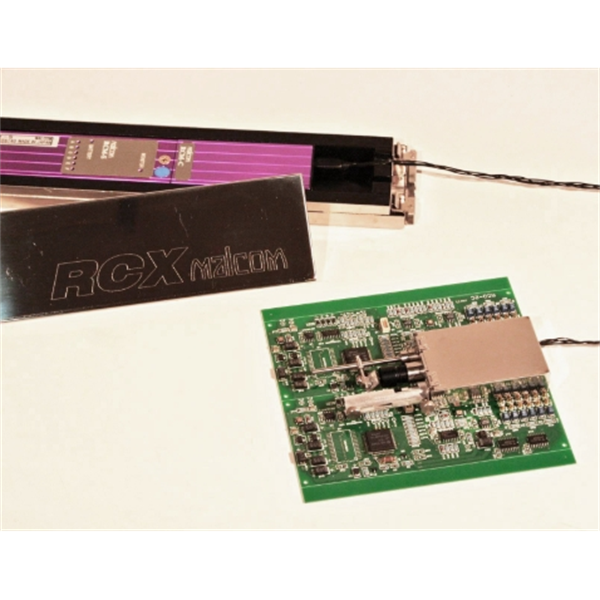

攝像頭厚度僅 19mm，可直接固定在基板上，不會過多占用空間，適配常見的回流爐工作環境。借助反射鏡片，其能從側面、上面或斜面進行拍攝，便于從不同角度觀察爐內焊接情況，可滿足監測焊點熔化過程、元器件狀態變化等多種觀測需求。相機部視野范圍與攝影距離相關，相機部尺寸為寬 44mm× 深 84mm× 高 19mm，能覆蓋一定范圍的觀測區域，適宜觀察單塊 PCB 板回流處理過程。配備 30 萬像素的相機，其成像質量可滿足觀測焊點與元件狀態等回流爐工藝監測基礎需求。最大計測錄像時長約是 10 分鐘，該時長通?？筛采w標準回流焊接周期，滿足記錄一次完整回流過程的需要。相機部不含托盤的重量約 150g，輕量化設計有助于減輕基板負載，避免因附加過多重量影響基板運行狀態。
